57mm二相中空轴步进电机

  • 出轴方式:提供单扁、双扁、键槽、滚齿等多种出轴方式;

    引线方式:根据不同的应用需求,提供定制化的绕线及出线方式;

    推荐驱动器S-245D,24-48VDC。


  • 咨询热线:15817488109
  • 规格参数

  • 产品特性

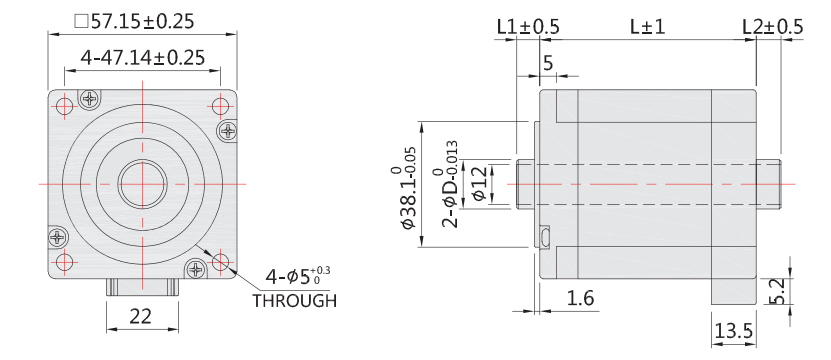

  • 外形尺寸

  • 矩频曲线

  • 资料下载

  • 联系我们

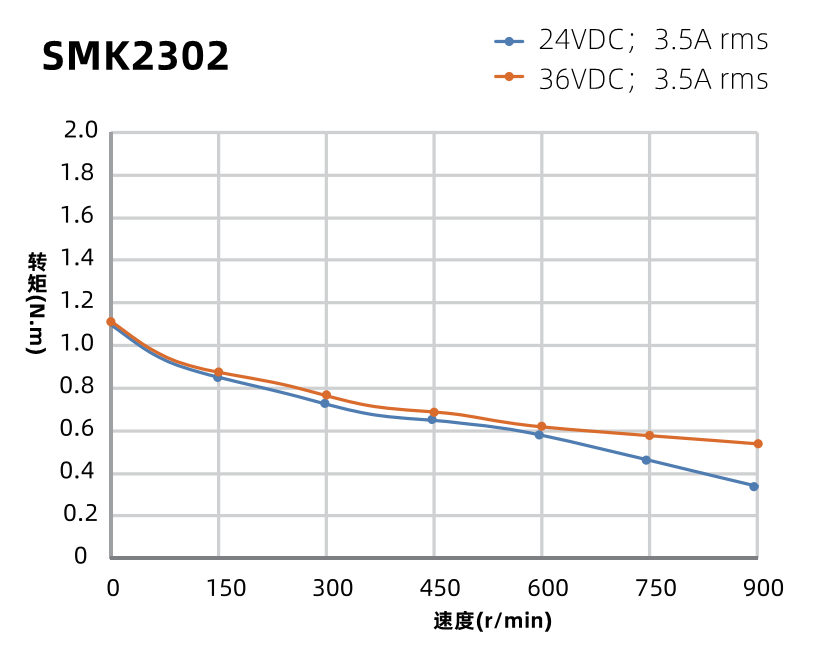

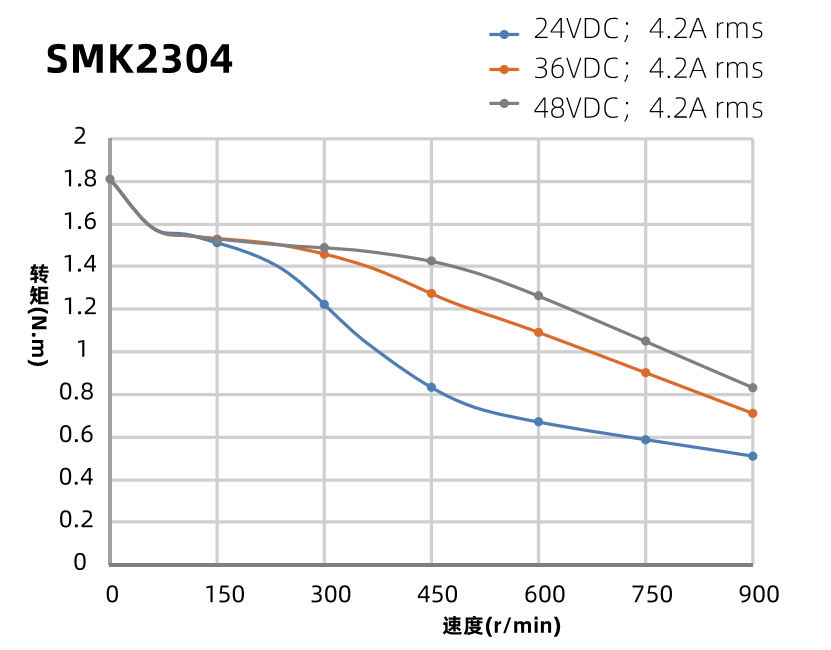

步进电机不是恒转矩电机,运行转速越高输出转矩会越小,所以关注电机保持转矩参数的同时更应当关注在实际,工作转速下电机的输出转矩(可参考动态力矩曲线图);并且我们建议预留1.5倍的余量,以免出现过载情况下步进电机丢步的现象。

型号

保持力矩

N.m)

额定电流

A)

转动惯量

g.cm²)

机身长

mm)

出轴内径

mm)

推荐驱动器

SMK2302

1.10

4.2

280

≤56.0

12.0

S-245D

24-48VDC

SMK2304

1.80

4.2

440

≤76.0

12.0

以上列表的“推荐驱动器”为脉冲型步进电机驱动器,还可以为客户提供:

总线型步进驱动器(RS485、CANopen、EtherCAT等通讯控制);智能型步进驱动器(电位器调速、内置PLC编程等功能)。


注意事项:

1.务必用电机前端盖的安装凸台定位,并注意公差配合,严格保证电机输出轴与负载的同心度。

2.为减少电机振动产生的噪音,务必将电机牢牢地固定在强韧的金属面上。

3.电机与驱动器连接时,请勿接错相。


关键词:57mm二相中空轴步进电机_57mm中空轴步进电机
