怎么样改善步进电机阻尼特性

文章出处:汉德保(HDB MOTOR)电机 人气:3584发表时间:2020-12-09
步进电机的位置定位时,因为电机负载和转子储存的动能,不能立即停止,会产生超调量,反复经过设定点后停下来。此种反复振荡延长了定位时间,有必要改善电机的阻尼和定位时间。改善的方法有安装阻尼器和利用驱动电路及电机本身的改善等。
1. 利用阻尼器的改善

  阻尼器是在步进电机轴的飞轮上安装橡胶等特性装置,使飞轮的运动滞后于转轴的运动,利用与转子间的振动相位差对转子进行制动,改善暂态特性。此种吸振阻尼器不会像反相制动方法那样,在产生超调后才制动,但也不会消除最初的超调量。此种动态惯量阻尼器可以改善步进电机高速区域的共振引起的转矩降低,也可以改善高速时的转矩和响应脉冲。

怎么样改善步进电机阻尼特性

2 . 利用驱动电路的改善
(1) 半步进1-2相激磁的情况
  阻尼以及定位时,利用2相激磁比1相激磁要好。所以两相步进电机使用半步进驱动的1-2相激磁时,停止相采用2相激磁,阻尼会变好。
(2) 反相序制动
  此种方法是最佳控制,即在最初的超调能抑制振动。为此介绍反相序制动用闭环回路。
  由测速机得到转子速度,在最佳时刻作反相序制动。因为闭环控制可在最佳的速度时间进行制动。
(3) 驱动电路输出段的结构
  根据驱动电路输出段结构当功率管OFF时,尖峰吸收电路的导通,产生的制动转矩变大。在高速时的转矩会降低,故要考虑转矩与制动转矩两者状态最佳时的驱动电路。
3. 电机本体的改善

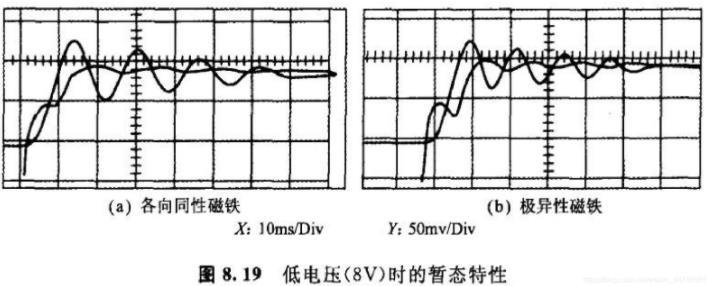

  图8. 18为极异性磁铁与各向同性磁铁的步进电机在12V额定电压下的阻尼特性的比较。据此,定位时间方面,使用极异性磁铁的稳定时间长。但若降低驱动电压(降低为8V),则如图8. 19所示,极异性磁铁的稳定时间变短。

  磁铁强的电机调整激磁电压(电流)时,稳定时间将变小。图8. 19为几种电流的暂态特性。电流在转子转速大时会减小,此为受到反电势的影响所致。各向同性磁铁与极异性磁铁的周期比较,后者变短,振荡次相同约为4,后者的稳定时间变短。

怎么样改善步进电机阻尼特性

怎么样改善步进电机阻尼特性
