电机的几个重要公式

文章出处:汉德保(HDB MOTOR)电机 人气:4212发表时间:2020-10-10
1、电磁相关的
1)电动机的感应电动势公式:E=4.44*f*N*Φ,E为线圈电动势、 f为频率 、 S为环绕出的导体(比如铁芯)横截面积、 N为匝数、Φ是磁通。
公式是怎么推导来的,这些事情我们就不去钻研了,我们主要是看看怎么利用它。感应电动势是电磁感应的本质,有感应电动势的导体闭合后,就会产生感应电流。感应电流在磁场中就会受到安培力,产生磁矩,从而推动线圈转动。
从上面公式知道,电动势大小与电源频率、线圈匝数及磁通量成正比。

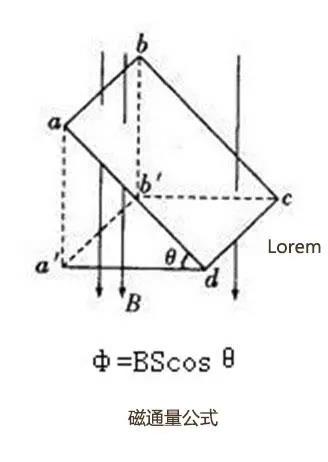

磁通量计算公式Φ=B*S*COSθ,当面积为S的平面与磁场方向垂直的时候,角θ为0,COSθ就等于1,公式就变成Φ=B*S。
电机的几个重要公式
将上面两个公式结合一下,就可以得到电机磁通强度计算公式为:B=E/(4.44*f*N*S)。

2)另外一个是安培力公式,我们要知道线圈受到的力是多少,就需要这个公式F=I*L*B*sinα,其中I为电流强度,L为导体长度,B为磁场强度,α是电流方向与磁场方向间的夹角。当导线垂直于磁场时候,公式就变成F=I*L*B了(如果是N匝线圈的话,磁通B就是N匝线圈的总磁通,而不需要再乘N了)。
知道了受力,就知道转矩,转矩等于扭力乘以作用半径,T=r*F=r*I*B*L(向量乘积)。通过功率=力*速度(P=F*V)以及线速度V=2πR*每秒转速(n秒)两个公式 ,可以与功率建立上关系,得到下面序号3的公式。不过要注意,这时候使用实际输出扭矩,所以计算出的功率是输出功率。

2、交流异步电机的转速计算公式:n=60f/P,这个很简单,转速与电源频率成正比,与电机极对子(记住是一对)数成反比,直接套用公式就好。不过这个公式实际计算出是同步转速(旋转磁场速度),异步电机实际转速会略低于同步转速,所以我们往往会看到4极电机一般是1400多转,达不到1500转。

3、电机转矩、功率计转速的关系:T=9550P/n(P是电机功率、n是电机转速),可以从上面序号1内容中推导出来,不过我们没必要学会推导,记住这个计算公式就可以。不过再次提醒,公式中功率P不是输入功率,而是输出功率,由于电机有损耗,输入功率不等于输出功率。但是书本上往往理想化,将输入功率等于输出功率了。

4、电机功率(输入功率):
1)单相电机功率计算公式:P=U*I*cosφ,如果功率因数为0.8,电压为220V,电流为2A,那么功率P=0.22×2×0.8=0.352KW。

2)三相电机功率计算公式:P=1.732*U*I*cosφ(cosφ为功率因素、U为负载线电压、I为负载线电流)。不过这类的U和I与电机的接法有关,星形接法的时候,由于三个相隔120°电压的线圈公共端连接一起,形成一个0点,所以加载在负载线圈的电压实际是相电压;而三角形接法时,每个线圈两端各连一根电源线,所以加载负载线圈上的电压就是线电压。如果使用的是我们常用的3相380V电压,星形接法时候线圈是220V,而三角形则是380V,P=U*I=U^2/R,所以三角形接法时功率是星形接法的3倍,这也就是为什么大功率电机采用星三角降压启动的原因。
