外部驱动式42mm直线丝杆步进电机
-
1、螺母往复运动；
2、最大推力300N；
3、机身长度、丝杆长度、导程可根据要求定制。
- 咨询热线：15817488109
-
-
规格参数
-
产品特性
-
外形尺寸
-

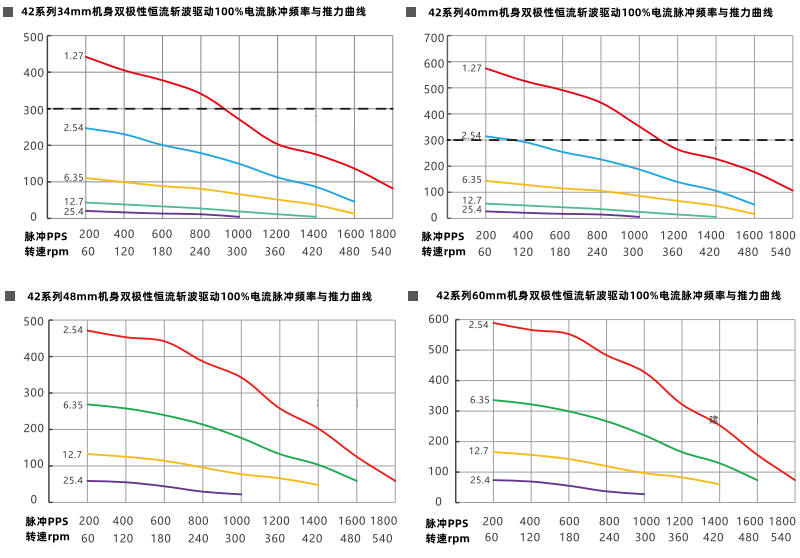

矩频曲线
-
资料下载
-
联系我们
命名规则：
17E3415F1-X-□□□
|
规格 |
说明 |
|
17 |
电机外径：42mm |
|
E |
电机类型：外部驱动式 |
|
34 |
机身长度：34mm |
|
15 |
额定电流：1.5A |
|
F1 |
丝杆代码 |
|
X |
配件代码：E1(1000线编码器）、E2（2000线编码器）、 B（刹车）、C（一体式） |
|
□ |
丝杆长度：□mm |
|
□□□ |
丝杆端部加工定制表：G光轴、A一字槽、M内螺纹 |
电机参数：
|
产品型号 |
电压 |
额定 电流 |
保持 力矩 |
机身长 |
推荐 驱动器 |
|
17E3415F1-X-□□□ |
2.6V |
1.5A |
0.25N.m |
34mm |
脉冲型S-224D |
|
17E4015F1-X-□□□ |
3.3 |
1.5A |
0.4N.m |
40mm |
|
|
17E4825F1-X-□□□ |
2 |
2.5A |
0.5N.m |
48mm |
|
|
17E6025F1-X-□□□ |
2.5V |
2.5A |
0.7N.m |
60mm |
汉德保电机可根据客户要求定制：绕线参数、出线方式。
汉德保其他类型驱动器有：功能型（开关型、模拟量型）、总线型（RS485、CANopen、EtherCAT等）
丝杆参数：
|
产品型号 |
丝杆直径 |
导程（mm） |
步长1.8°（mm） |
断电自锁力（N） |
|
F3 |
6.35mm |
1.27 |
0.00635 |
150 |
|
F6 |
2.54 |
0.0127 |
40 |
|
|
F10 |
6.35 |
0.03175 |
15 |
|
|
F12 |
12.7 |
0.0635 |
3 |
|
|
F13 |
25.4 |
0.127 |
0 |
请注意：其他丝杆直径、导程可根据客户要求定制。
安装方法：
1、请尽量考虑散热线、防止振动的问题，将电机牢牢地固定在强韧的金属面上。
2、务必用电机前端盖的安装凸台定位，并注意公差配合，严格保证电机输出轴与负载的同心度。
关键词：外部驱动式42mm直线丝杆步进电机
